一、最外保護層使用材料不同

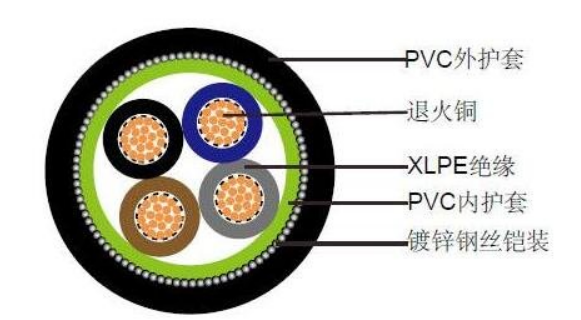

1、鎧裝電纜表示電纜的最外保護層采用鋼帶或者鋼絲纏繞，用于保護電纜不受外部機械力的破壞。

2、交聯電纜指的是電纜導體外面絕緣層材料是用交聯聚乙烯材料。

二、工作環境不同

1、電纜用鎧裝主要是增強抗機械破壞能力，可以直埋敷設，可以防止老鼠損傷電纜絕緣。

2、交聯作為電纜的絕緣材料，允許的工作溫度高，使得長期允許工作溫度由70℃提高到90℃（或更高），短路允許溫度由140℃提高到250℃（或更高）同等截面的電纜載流量更大。冬季低溫性能好，不宜在低溫下開裂。

三、價格不同

鎧裝電纜比交聯電纜貴，小規格的相差較大，相差12~20%；大截面的相差在3~12%不等。

擴展資料：

一、鎧裝電纜常見故障

1、在電纜接線時，電纜中端頭接線工藝不符合質量要求，必須遵守電纜接線工藝要求，特別是注意處理好中端頭的絕緣，不允許讓潮氣進入關鍵連接處，避免影響其絕緣。

2、電纜鎧裝鋼帶裂口、搭接不善、鉛包裂紋進入潮氣，特別是在電纜中端頭接線薄弱環節，使絕緣破壞而造成短路，要注意電纜的彎曲半徑不能過小，應不小于電纜外徑的20倍。

二、交聯電纜的工藝方式

1、惰性氣體

采用加入過氧化合物交聯劑的聚乙烯絕緣材料，通過三層共擠完成導體屏蔽層――絕緣層―― 絕緣屏蔽層的擠出后，連續均勻地通過充滿高溫、高壓氮氣的密封交聯管完成交聯過程。傳熱媒體為氮氣（惰性氣體），交聯聚乙烯電氣性能優良、生產范圍可達500KV級。

2、硅烷化學

采用加入硅烷交聯劑的聚乙烯絕緣材料，通過1+2的擠出方式完成導體屏蔽層――絕緣層――絕緣屏蔽層的擠出后，將已冷卻裝盤的絕緣線芯浸入85-95℃熱水中進行水解交聯，由于濕法交聯會影響絕緣層中的含水量。一般最高電壓等級僅達10KV。
