產品標準

N-YJV22銅芯交聯耐火電纜按GB/T12706-2008標準組織生產。

產品型號

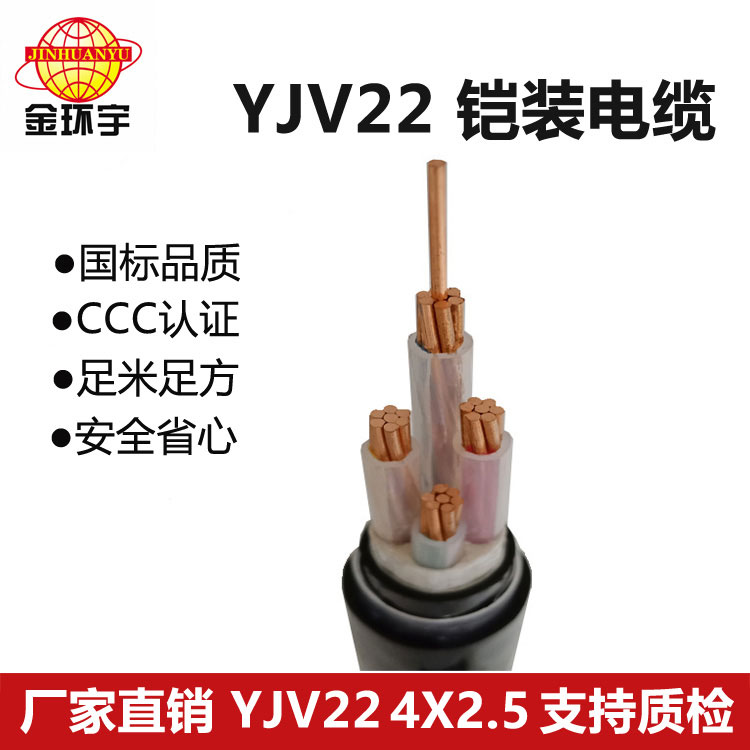

N-YJV22 0.6/1KV 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套耐火電力電纜。

ZB-YJV22 0.6/1KV 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃B級電力電纜。

ZC-YJV32 0.6/1KV 銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套阻燃C級電力電纜。

WDZ-YJV22 0.6/1KV 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵阻燃型電纜。

產品使用特性

1、額定電壓Uo/U為0.6/1KV

2、電纜導體的長期允許工作溫度為90℃

3、電纜敷設溫度應不低于0℃，其最小彎曲半徑如下：

單芯電纜——無鎧裝20D，有鎧裝——15D

多芯電纜——無鎧裝15D，有鎧裝——12D

注(D為電纜外徑mm)。

主要技術參數

電纜載流量計算條件

環境溫度25℃

電纜導體工作溫度90℃

電纜埋地敷設時，土壤熱阻系數g=1.0℃m/w，但尚未考慮電纜長期運行時由于水分遷移而導致土壤熱阻系數升高的現象。

電纜埋地敷設時，電纜與地面距離為700mm。

多根電纜敷設時，在空氣中和土壤中要分享敷設。

電力電纜安裝注意事項

電纜與熱力管道平行安裝時保持2m的距離，交叉時應保持0.5m。

電纜與其它管道平行或交叉安裝時均要保持0.5m的距離。

電纜的裝卸必須使用吊車或叉車，禁止平運，平放，大型電纜安裝時須使用放纜車，以免電纜受外力損傷或因人工拖動而擦傷。

電纜如因故不能及時敷設時，應將其放在干燥地方貯存，防止日光爆曬，電纜端頭進水等。

注意：電線電纜安裝應熟悉電線電纜性能的安裝人員或?qū)Ｂ毤夹g(shù)人員擔任，如仍有不清事項，請向相關技術部門或我廠技術部咨詢。
